综合布线

  一、概述:

  综合布线又称智能建筑布线系统,该系统是一个由非屏蔽阻燃全系列产品组成的开放系统体系。它将办公自动化、通信自动化、电力、消防等安保监控系统结合起来。布线系统采用模块化设计,以实现灵活、管理方便、易于扩充、符合六类高标准布线系统。系统以可靠性、安全性、标准化及通用性、良好的扩展性为原则,能够支持现有各种网络结构及协议,同时兼顾布线技术和网络技术的发展,以满足现代新技术的不断发展综合布线系统分为建筑物子系统、干线子系统、配线子系统。每个子系统内都由配线架、干线光缆或电缆、配线设备、设备线缆、信息插座等组成。子系统与子系统之间通过配线架由光缆进行连接。

  二、特点

  相对于以往的布线,综合布线系统的特点可以概况为以下几点。

  (1)实用性:实施后,布线系统将能够适应现代和未来通信技术的发展,并且实现话音、数据通信等信号的统一传输。

  (2)灵活性:布线系统能满足各种应用的要求,即任一信息点能够连接不同类型的终端设备,如电话、计算机、打印机、电脑终端、电传真机、各种传感器件以及图像监控设备等。

  (3)模块化:综合布线系统中除去固定于建筑物内的水平缆线外,其余所有的接插件都是基本式的标准件,可互连所有话音、数据、图像、网络和楼宇自动化设备,以方便使用、搬迁、更改、扩容和管理。

  (4)扩展性:综合布线系统是可扩充的,以便将来有更大的用途时,很容易将新设备扩充进去。

  (5)经济性:采用综合布线系统后可以使管理人员减少,同时,因为模块化的结构,工作难度大大降低了日后因更改或搬迁系统时的费用。

  (6)通用性:对符合国际通信标准的各种计算机和网络拓扑结构均能适应,对不同传递速度的通信要求均能适应,可以支持和容纳多种计算机网络的运行。

  三、部件组成

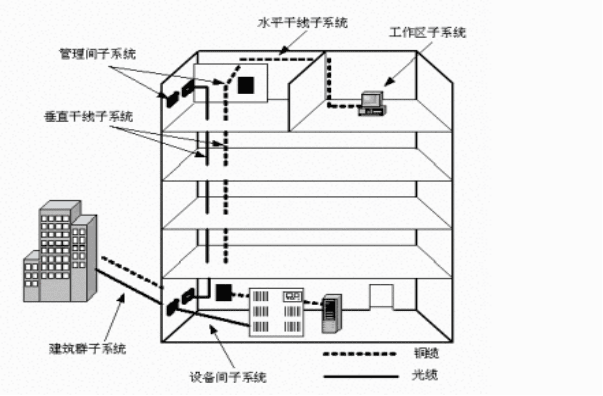

  综合布线系统采用的是星型结构,主要由6个子系统构成,而这6个子系统每一个都可以独立的、不受其他影响的进入到PDS(综合布线系统)终端中,这6个子系统分别是:

  1、工作区(终端)子系统

  由信息插座的软线和终端设备连接而成,包括装配、连接、扩展软线,并将它们搭建在输入、输出插座与设备终端之间,其中信息插座分为墙、地、桌、软基型多种形式。

  2、垂直干线子系统

  是综合布线系统的中心系统,主要负责连接楼层配线架系统与主配线架系统。

  3、水平布线子系统

  本系统主要负责将管理子系统配线架的电缆从干线子系统延伸至信息插座位置,一般来说这些系统都处在同一楼层。

  4、管理子系统

  连接各楼层水平布线子系统和垂直干缆线,负责连接控制其他子系统,由交连、互连和I/O设备组成,可以定位通信线路,便于实现对通讯线路的管理。

  5、设备间子系统

  组成部分包括电缆、连接器和相关支撑硬件,负责公共系统间的各种设备连接。设备间子系统中的导线类似于电话配线系统站内配线,它将相对应的电气保护设备连接到了需要设备保护的建筑物设施地点。

  6、建筑群子系统

  本系统是把其中一个建筑的电缆线通过技术延伸至本建筑群中其他的建筑中的通讯设备中,以此为楼群之间的信号连接提供可能。它还为通讯设备提供工作需要的硬件零件设施,其中包括防护浪涌电压的电气防护设备、铜制电缆以及光缆,同样可以类比于电话配线系统中电缆保护箱和保护电缆的作用。


  四、优点

  对比传统布线,综合布线作为现代建筑的信息传输系统,其主要优点有:

  传统布线方式由于缺乏统一的技术规范,用户必须根据不同应用选择多种类型的线缆、接插件和布线方式,造成线缆布放的重复浪费,缺乏灵活性并且不能支持用户应用的发展而需要重新布线;综合布线系统集成传输现代建筑所需的话音、数据、视像等信息,采用国际标准化的信息接口和性能规范,支持多厂商设备及协议,满足现代企业信息应用飞速发展的需要。

  采用综合布线系统,用户能根据实际需要或办公环境的改变,灵活方便地实现线路的变更和重组,调整构建所需的网络模式,充分满足用户业务发展的需要;

  综合布线系统采用结构化的星型拓扑布线方式和标准接口,大大提高了整个网络的可靠性及可管理性,大幅降低系统的管理维护费用;

  模块化的系统设计提供良好的系统扩展能力及面向未来应用发展的支持,充分保证用户在布线方面的投资,提供用户长远的效益。

  综合布线系统较好地解决了传统布线方法存在的许多问题,提供了具有长远效益的先进可靠的解决方案。随着现代信息技术的飞速发展,综合布线系统将成为现代智能建筑不可缺少的基础设施。
